概要

今回はdsPIC33AKシリーズにてTimer1割り込みの使い方に関して紹介します。

dsPIC33AKシリーズのタイマーは、従来の16ビットから32ビットに拡張されました。これにより、タイマーの性能が大幅に向上し、特に長時間のカウントが必要な場合において、その利便性が格段に増しました。

以前のdsPIC33Cシリーズでは、長時間のタイマーを生成する際に、プリスケーラで調整したり、入力クロックを調整したリファレンスクロックを使用するなど、さまざまな考慮が必要でした。しかし、dsPIC33AKシリーズでは32ビットに拡張されたことで、ペリフェラルクロック（100MHz）をプリスケーラなしでも約42秒間カウントすることが可能となりました。

このため、プリスケーラを使用する必要性が大幅に減少し、よりシンプルで効率的なタイマー設定が可能となっています。新しい32ビットタイマーの導入により、システム設計の柔軟性が向上し、さまざまなアプリケーションでの使用が期待されます。

記事リンク
第1回dsPIC33AKシリーズについてdsPIC33Aシリーズに関して – ぴくおの電子工作的な何かWP (electricpico.com)
第2回開発ボード、コンフィグレーション設定、クロック設定についてdsPIC33AKシリーズ②開発ボード,コンフィグレーション設定,クロック設定について – ぴくおの電子工作的な何かWP (electricpico.com)
第3回CPU性能についてdsPIC33AKシリーズ③CPU性能について – ぴくおの電子工作的な何かWP (electricpico.com)
第4回FPU性能についてdsPIC33AKシリーズ④FPU性能について – ぴくおの電子工作的な何かWP (electricpico.com)
第5回（執筆中)DSP性能について
第6回（本記事)タイマー1割り込みについてdsPIC33AKシリーズ⑥Timer1割り込みの使い方 – ぴくおの電子工作的な何かWP (electricpico.com)
(fig.1-1)各関連記事リンク

開発環境

開発環境を以下に示します。

項目値リンク
ベースボードdsPIC33A CURIOSITY PLATFORM
DEVELOPMENT BOARD		dsPIC33A Curiosity Platform Development Board User’s Guide (microchip.com)
CPUボードEV68M17A – dsPIC33AK128MC106 Motor Control DIMdsPIC33AK128MC106 Motor Control Dual In-Line Module (DIM) Information Sheet (microchip.com)
統合開発環境MPLAB X IDE v6.20MPLAB® X IDE | Microchip Technology
コンパイラMPLAB XC DSC v3.10MPLAB® XC DSC Compiler | Microchip Technology
(fig.2-1)本記事の動作確認環境
(fig.2-2)ベースボード＋CPUボード(EV68M17A)

タイマー1 ブロック図

タイマー1は、非常にシンプルな32ビットカウンタです。マイコンの起動からフリーランカウンタとして使用できるほか、1秒や1ミリ秒といった定期処理の実行にも適しています。その名の通り、時間をカウントするための基本的な機能を備えています。

(fig.3-1)タイマー1ブロック図 (dsPIC33AK128MC106 Family Data Sheet (microchip.com) p.1217より抜粋)

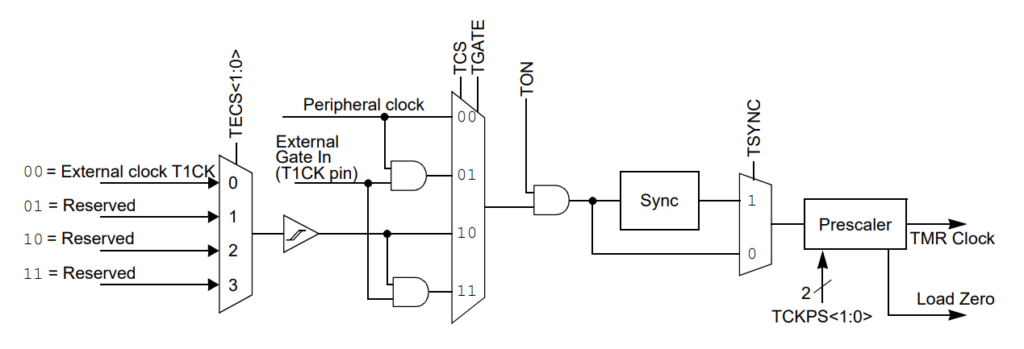

(fig.3-2)タイマー1 クロック入力ブロック図 (dsPIC33AK128MC106 Family Data Sheet (microchip.com) p.1217より抜粋)

タイマー1レジスタ

タイマー1のレジスタは以下の通り

レジスタ名ビット名機能
T1CONONタイマーの有効/無効
SIDLアイドル時動作
TMWDIS非同期タイマー書込み無効化ビット
TMWIP非同期タイマー書込み状態ビット
PRWIP非同期周期書込み状態ビット
TECS外部クロックソース
TGATE外部信号ゲート設定
TCKPS入力クロックプリスケーラ
TSYNC外部クロック同期
TCSタイマークロックソース
TMR1TMRカウントレジスタ
PR1PR周期レジスタ
(fig.4-1)タイマー1レジスタ

タイマー1 動作＆割り込み確認

ソースコード

コンフィグレーションファイル、クロック設定ファイルは以下のファイルをインクルードしてください。

■コンフィグレーションファイル　(config.h)

config.hダウンロード

■クロック設定ソースファイル(Clock_Driver.c)

Clock_Driver.cダウンロード

■クロックヘッダーファイル(clock_driver.h)

clock_driver.hダウンロード

基本的な記述は従来とほぼ同じで、問題なく動作が確認できました。

#include <stdio.h>
#include <stdlib.h>
#include <xc.h>
#include "confog.h"
#include "clock_driver.h"
#include <dsp.h>

int main()
{
    /*----------------------------------------------------------------------------*/
    /*初期化*/
    /*----------------------------------------------------------------------------*/
        vdg_Clock_Set_Register();
　　　　TRISDbits.TRISD9 = 0u;

	PR1 = 100000;　　　　 //100MHz / 1kHz = 100000
	T1CONbits.TCKPS = 0;　//プリスケーラ 1:1
	T1CONbits.ON = 1; 　　//T1有効化
	IFS1bits.T1IF = 0;　　//T1割り込みフラグ消去
	IEC1bits.T1IE = 1;　　//T1割り込み有効化
	IPC6bits.T1IP = 3;　　//T1割り込みプライオリティ

	INTCON1bits.GIE = 1;  //全割り込み有効化
    /*----------------------------------------------------------------------------*/
    /*メインルーチン*/
    /*----------------------------------------------------------------------------*/
        while(1)
        {
	}
}

void __attribute__((interrupt, no_auto_psv)) _T1Interrupt(void)
{
　if ( LATDbits.LATD9 == 1)
　{
	LATDbits.LATD9 = 0;
　}
　else
　{
	LATDbits.LATD9 = 1;
　}
　IFS1bits.T1IF = 0u;
}

結果

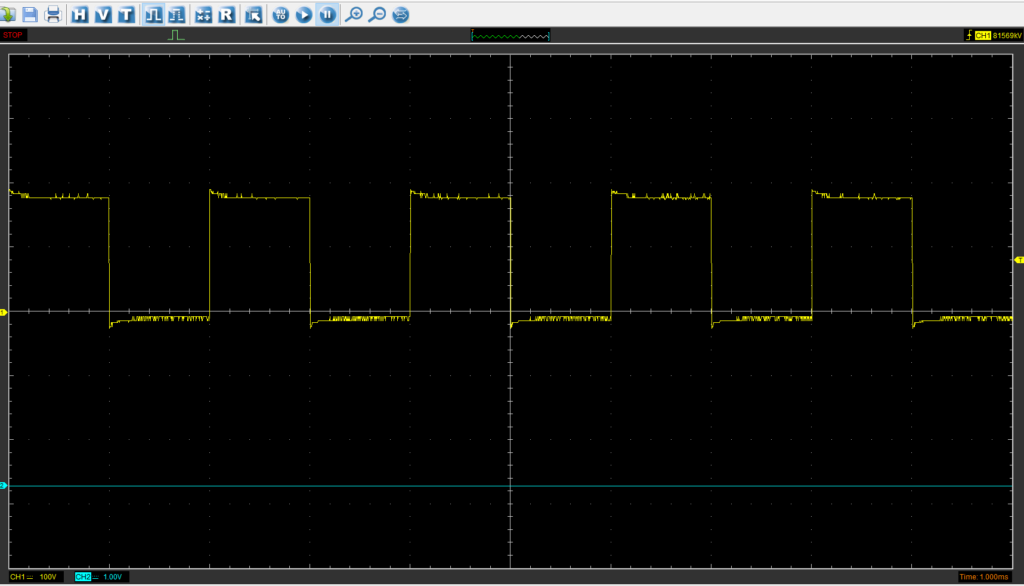

下図では、LATD9ピンが1ミリ秒ごとにトグルしている様子が確認できます。
