概要

今回は、dsPIC33AKシリーズに新搭載されたI/Oインテグリティモニタ(以下IOIM)モジュールの使い方をご紹介します。
IOIMは基準信号とフィードバック信号を比較し、不一致が有った場合にエラーイベントを発生させます。これによりマイコンや周辺素子の故障による異常を検出します。

IOIMの機能

・安全性に敏感なアプリケーションを構築する顧客の保護を強化する
・安全アプリケーションの構造テストを簡素化する
・構造テストを使用して、最終環境でピンが正しく接続されていることを確認する

今回は基本的な使い方を紹介します。

関連記事

記事リンク
第1回dsPIC33AKシリーズについてdsPIC33Aシリーズに関して – ぴくおの電子工作的な何かWP (electricpico.com)
第2回開発ボード、コンフィグレーション設定、クロック設定についてdsPIC33AKシリーズ②開発ボード,コンフィグレーション設定,クロック設定について – ぴくおの電子工作的な何かWP (electricpico.com)
第3回CPU性能についてdsPIC33AKシリーズ③CPU性能について – ぴくおの電子工作的な何かWP (electricpico.com)
第4回FPU性能についてdsPIC33AKシリーズ④FPU性能について – ぴくおの電子工作的な何かWP (electricpico.com)
第5回DSPについてdsPIC33AKシリーズ⑤DSPについて – ぴくおの電子工作的な何かWP (electricpico.com)
第6回タイマー1割り込みの使い方dsPIC33AKシリーズ⑥Timer1割り込みの使い方 – ぴくおの電子工作的な何かWP (electricpico.com)
第7回PMUの使い方dsPIC33AKシリーズ⑦PMUの使い方 – ぴくおの電子工作的な何かWP (electricpico.com)
第8回高速ADCの使い方dsPIC33AKシリーズ⑧高速ADCの使い方 – ぴくおの電子工作的な何かWP (electricpico.com)
第9回高速OPAMPの使い方dsPIC33AKシリーズ⑨高速OPAMPの使い方 – ぴくおの電子工作的な何かWP (electricpico.com)
第10回DMAモジュールの使い方dsPIC33AKシリーズ⑩DMAモジュールの使い方 – ぴくおの電子工作的な何かWP (electricpico.com)
第11回WDTモジュールの使い方dsPIC33AKシリーズ⑪WDTモジュールの使い方 – ぴくおの電子工作的な何かWP (electricpico.com)
第12回DMTモジュールの使い方dsPIC33AKシリーズ⑫DMTモジュールの使い方 – ぴくおの電子工作的な何かWP (electricpico.com)
第13回（本記事）I/Oインテグリティモニタモジュールの使い方
(fig.1-1)各関連記事リンク

開発環境

開発環境を以下に示します。
今回はどちらのCPUボードでも動作いたします。

項目値リンク
ベースボードdsPIC33A CURIOSITY PLATFORM
DEVELOPMENT BOARD		dsPIC33A Curiosity Platform Development Board User’s Guide (microchip.com)
CPUボード(EV68M17A)EV68M17A – dsPIC33AK128MC106 Motor Control DIMdsPIC33AK128MC106 Motor Control Dual In-Line Module (DIM) Information Sheet (microchip.com)
CPUボード(EV02G02A)dsPIC33AK128MC106 General Purpose Dual In-Line Module (DIM)dsPIC33AK128MC106 General Purpose Dual In-Line Module (DIM) | Microchip Technology
統合開発環境MPLAB X IDE v6.20MPLAB® X IDE | Microchip Technology
コンパイラMPLAB XC DSC v3.10MPLAB® XC DSC Compiler | Microchip Technology
(fig.2-1)本記事の動作確認環境
(fig.2-2)動作環境

IOIMモジュールブロック図

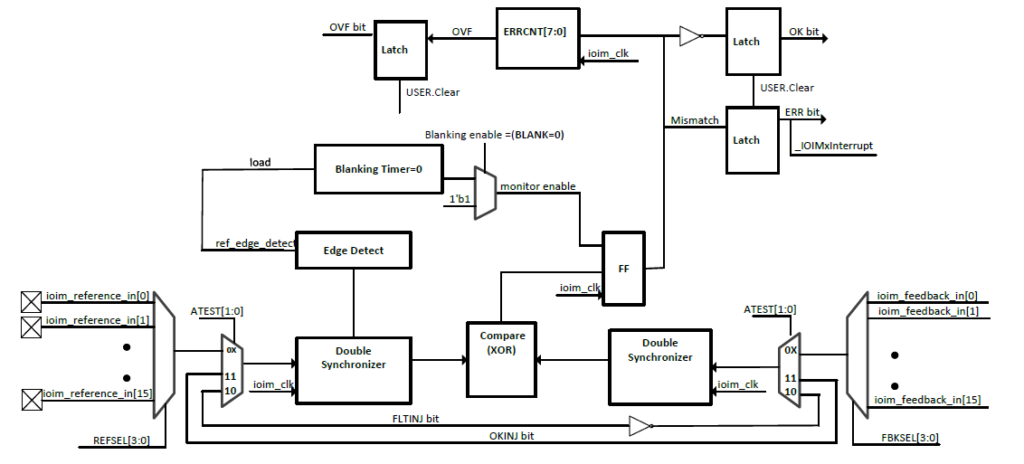

以下にIOIMモジュールのブロック図を示します。

基準ピンとフィードバックを比較し不一致の場合、エラービットをセットします。またブランキング時間を設定することも可能で、外部素子の遅延を補償します。
またIOIMモジュール自体の動作をテストするために、フォルト注入や正常動作の注入も可能となっています。

(fig.3-1)I/Oインテグリティモニタ内部ブロック図(70005539B – p.481より抜粋）

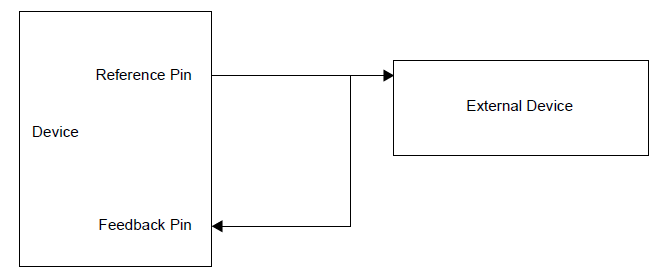

下記に基本的なアプリケーションの接続方法を示します

(fig.3-2)外部接続(70005539B – p.553より抜粋）

IOIMレジスタ

以下にIOIMレジスタとその説明を示します。

レジスタ名（ｘは1～4）ビット名説明
IOIMxCONFLTINJフォルト注入ビット
OKINJOK注入ビット
TESTENテストモード
EOVFVエラーカウンタオーバフロー
ONモジュール有効化
SLPENスリープモード動作
SIDLIDLEモード動作
EXTCLK外部クロック選択
FBKSELF/B入力選択
REFSELREF入力選択
IOIMxBCONBLANKブランキングタイマー
IOIMxSTATERRCNTエラーカウントビット
FFEDGEF/B下降エッジステータス
FREDGEF/B上昇エッジステータス
REFEDGEREF下降エッジステータス
RREDGE上昇エッジステータス
OVFカウンターオーバーフロー
ERRエラービット
OKOKビット
(fig.4-1)IOIMレジスタ

動作確認

(fig.5-1）に示すように、IOMD0ピンの出力(REF入力)とIOMF11ピン（F/B入力)をジャンパワイヤで接続します。通常であればIOMD0 = IOMF11 となりフォルトは発生しません。
この状態でジャンパワイヤを外すとエラーを検知するかを試してみます。

また割り込み開始前に正常に動作するか、もしくは異常を検知するかのセルフチェックも行います。

(fig.5-1)CPUボード結線図

ソースコード

インクルードファイル

コンフィグレーションファイル、クロック設定ファイルは以下のファイルをインクルードしてください。

■コンフィグレーションファイル　(config.h)

config.hダウンロード

■クロック設定ソースファイル(Clock_Driver.c)

Clock_Driver.cダウンロード

■クロックヘッダーファイル(clock_driver.h)

clock_driver.hダウンロード

ソースコード全体

#include <stdio.h>
#include <stdlib.h>
#include <xc.h>
#include "config.h"
#include "clock_driver.c"

int main()
{
    /*-----------------------------------------------------------------------*/
    /*初期化*/
    /*-----------------------------------------------------------------------*/
        vdg_Clock_Set_Register();

	TRISCbits.TRISC3 = 0u;
	LATCbits.LATC3 = 1u;

	IOIM1CONbits.ON = 0u;
	IOIM1CONbits.REFSEL = 0u;    //IOMD0ピン
	IOIM1CONbits.FBKSEL = 11u;   //IOMF11ピン
	IOIM1CONbits.EOVFVAL = 12u;
	IOIM1BCON = 50;
	IOIM1STAT = 0;

	IOIM1CONbits.ON = 1u;

    /*-----------------------------------------------------------------------*/
    /*　OK注入テスト */
    /*-----------------------------------------------------------------------*/
	IOIM1CONbits.TESTEN = 3u;
	IOIM1CONbits.OKINJ = 1u;

	while (IOIM1STATbits.OK == 0){;}

	IOIM1CONbits.OKINJ = 0u;
	IOIM1STAT = 0x000u;
    /*-----------------------------------------------------------------------*/
    /*　フォルト注入テスト */
    /*-----------------------------------------------------------------------*/
	IOIM1CONbits.TESTEN = 2u;
	IOIM1CONbits.FLTINJ = 1u;

	while (IOIM1STATbits.ERR == 0){;}
	IOIM1CONbits.FLTINJ = 0u;
	IOIM1CONbits.TESTEN = 0u;
	IOIM1STAT = 0x000u;
    /*-----------------------------------------------------------------------*/
    /*　割り込み有効化 */
    /*-----------------------------------------------------------------------*/
	IFS8bits.IOM1IF = 0u;
	IEC8bits.IOM1IE = 1u;
	IPC35bits.IOM1IP = 5u;

	INTCON1bits.GIE = 1u;
    /*----------------------------------------------------------------------------*/
    /*メインルーチン*/
    /*----------------------------------------------------------------------------*/
        while(1)
        {
          ;
	}
}
void __attribute__((interrupt, no_auto_psv)) _IOIM1Interrupt(void)
{
	while(1)
	{
	 Nop();
	}

}

結果

ジャンパワイヤを断線させると割り込みが発生し、異常を正常に検知できることが確認できました。
