概要
今回は、dsPIC33AKシリーズのSPIモジュールの動作を確認します。Curiosityボード上には2MByteのQSPIフラッシュメモリが搭載されていますので、読み書きを実装します。
SPIとは
SPIとは「Serial Peripheral Interface」の頭文字をとった用語で、主に基板内でデバイス同士の通信を行う規格です。
関連記事
| 関連記事 | リンク |
| SPIモジュールの使い方 | SPIモジュールの使い方 – ぴくおの電子工作的な何かWP (electricpico.com) |
開発環境
開発環境を以下に示します。
今回はCPUボード(EV02G02A)で動作確認を行います。
| 項目 | 値 | リンク |
| ベースボード | dsPIC33A CURIOSITY PLATFORM DEVELOPMENT BOARD | dsPIC33A Curiosity Platform Development Board User’s Guide (microchip.com) |
| CPUボード(EV68M17A) | EV68M17A – dsPIC33AK128MC106 Motor Control DIM | dsPIC33AK128MC106 Motor Control Dual In-Line Module (DIM) Information Sheet (microchip.com) |
| CPUボード(EV02G02A) | dsPIC33AK128MC106 General Purpose Dual In-Line Module (DIM) | dsPIC33AK128MC106 General Purpose Dual In-Line Module (DIM) | Microchip Technology |
| 統合開発環境 | MPLAB X IDE v6.20 | MPLAB® X IDE | Microchip Technology |
| コンパイラ | MPLAB XC DSC v3.10 | MPLAB® XC DSC Compiler | Microchip Technology |
SPIモジュールについて
ブロック図
下記にSPIモジュールのブロック図を示します。
レジスタ
以下にSPIレジスタとその説明を示します。
| レジスタ名(xは1～3) | 機能 | 説明 |
| SPIxCON1 | SPI制御レジスタ1 | SPIモジュールの設定を行う |
| SPIxCON2 | SPI制御レジスタ2 | 送信ビット長設定 |
| SPIxSTAT | SPIステータスレジスタ | SPIモジュールのステータスレジスタ |
| SPIxBUF | SPIバッファレジスタ | SPI送受信のためのバッファ設定を行う |
| SPIxBRG | SPIボーレートレジスタ | ボーレートの設定を行う |
| SPIxIMSK | SPI割り込みマスクレジスタ | SPI割り込みの要因について設定する |
| SPIxURDT | SPIアンダーランレジスタ | SPIアンダーランデータの設定を行う |
動作説明
ブロック図

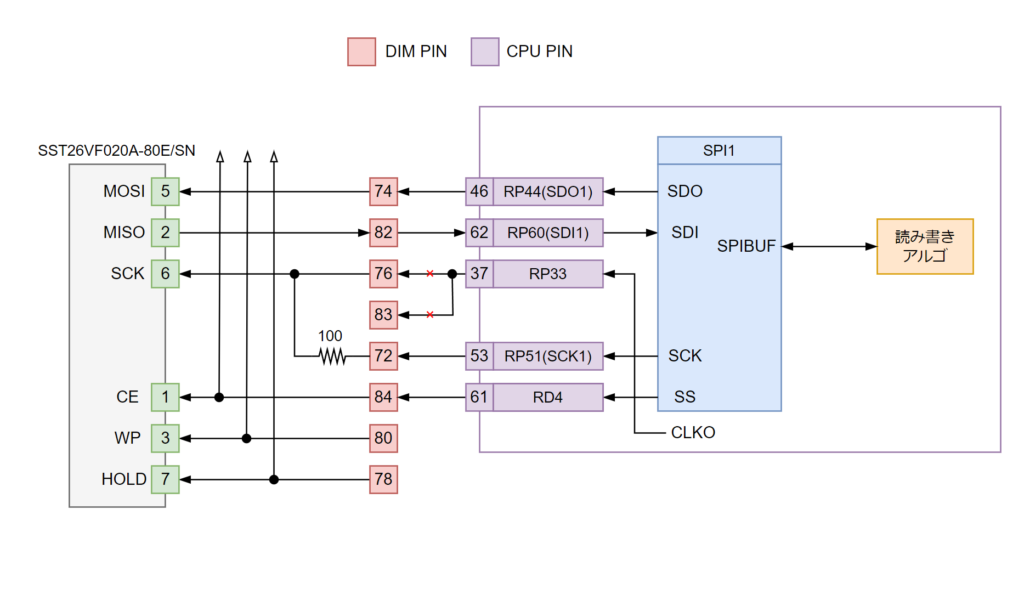

今回のブロック図を以下に示します。
SCKピンについて
本来、RP33ピンにはフラッシュメモリのSCK入力が接続されているため、SCK機能を割り当てる必要があります。しかし、SCKをRP33ピンに割り当てた場合に動作が不安定になる現象が発生しました。RP33ピンにはもともとクロックアウトが割り当てられており、クロックアウトを無効にすれば正常に動作するはずですが、問題は解消されませんでした。
この現象がチップ自体のエラッタによるものなのか、私のCPUボードの故障によるものなのかは不明です。そこで今回は、下図のようにCPUボードのエッジコネクタの76番ピンと83番ピンにテープを貼り、フラッシュメモリとの接続を切断した上で、SCKをRP51ピンに割り当ててベースボード上で接続しました。
ソースコード
コンフィグレーションファイル
コンフィグレーションファイル、クロック設定ファイルは以下のファイルをインクルードしてください。
なおSST26VF020Aのドライバファイルついて、全ての機能の動作確認を行っていません。
■コンフィグレーションファイル
■クロック設定ソースファイル
■クロックヘッダーファイル
■SST26VF020Aソースファイル
■SST26VF020Aヘッダーファイル
ソースコード全体
#include <stdio.h>
#include <stdlib.h>
#include <xc.h>
#include "config.h"
#include "clock_driver.h"
#include "FlashMemory_SST26VF_driver.h"
/*----------------------------------------------------------------------------*/
/* 定数定義*/
/*----------------------------------------------------------------------------*/
#define RX_BUFF_SIZE 128
/*----------------------------------------------------------------------------*/
/*変数定義*/
/*----------------------------------------------------------------------------*/
uint32_t ID;
uint8_t FlashBuff[RX_BUFF_SIZE];
static void Uart_Send_Blocking_TX_Data(uint8_t *u1pa_Data);
/*----------------------------------------------------------------------------*/
/**
* @fn main(int argc, char** argv)
* @brief PROJECT_3_1_6_SPI_FLASH
* @param[in] argc argument count
* @param[in] argv argument vector
* @retval EXIT_SUCCESS 成功
* @retval EXIT_FAILURE 失敗
* @detail SPIによるフラッシュメモリアクセス
* @note
*/
/*----------------------------------------------------------------------------*/
int main(int argc, char** argv)
{
/*-----------------------------------------------------------------------*/
/* クロック初期化*/
/*-----------------------------------------------------------------------*/
vdg_Clock_Set_Register();
/*-----------------------------------------------------------------------*/
/* 変数初期化*/
/*-----------------------------------------------------------------------*/
for (int i = 0 ;i<16;i++){FlashBuff[i] = i+2;}
/*-----------------------------------------------------------------------*/
/* ピン設定*/
/*-----------------------------------------------------------------------*/
RPOR12bits.RP50R = 9u; //UART1出力 RP50
RPINR9bits.U1RXR = 52u; //UART1入力 RP52
RPOR10bits.RP44R = 13u; //SDO1
RPOR12bits.RP51R = 14u; //SCK1
RPINR10bits.SDI1R = 60u; //SDI1
TRISDbits.TRISD4 = 0; //SS
//RPOR13bits.RP53R = 15u; //SS1
TRISCbits.TRISC3 = 0; //LED1
TRISCbits.TRISC4 = 0; //LED1
LATDbits.LATD4 = 0u;
/*-----------------------------------------------------------------------*/
/* SPI初期化*/
/*-----------------------------------------------------------------------*/
SPI1CON1 = 0x00000000u;
SPI1CON1bits.ENHBUF = 0u;
SPI1CON1bits.SPIFE = 0u;
SPI1CON1bits.MCLKEN = 0u; //Standard Speed Peripheral Clock
SPI1CON1bits.DISSCK = 0u;
SPI1CON1bits.DISSDI = 0u;
SPI1CON1bits.MSTEN = 1u; //Host mode
SPI1CON1bits.CKP = 0u;
SPI1CON1bits.SSEN = 0u;
SPI1CON1bits.CKE = 1u;
SPI1CON1bits.SMP = 0u;
SPI1CON1bits.MODE16 = 0u;
SPI1CON1bits.MODE32 = 0u;
SPI1CON1bits.DISSDO = 0u;
SPI1CON1bits.SIDL = 0u;
SPI1CON1bits.FRMCNT = 0u;
SPI1CON1bits.FRMSYPW = 0u;
SPI1CON1bits.MSSEN = 0u;
SPI1CON1bits.FRMPOL = 0u;
SPI1CON1bits.FRMSYNC = 0u;
SPI1CON1bits.FRMEN = 0u;
SPI1CON1bits.AUDMOD = 0u;
SPI1CON1bits.URDTEN = 0u;
SPI1CON1bits.AUDMONO = 0u;
SPI1CON1bits.IGNTUR = 0u;
SPI1CON1bits.IGNROV = 0u;
SPI1CON1bits.SPISGNEXT = 0u;
SPI1CON1bits.AUDEN = 0u;
SPI1BRG = 0x00000003u;
SPI1CON1bits.ON = 1u;
// IDの読込
ID = SST26VF_Read_ID();
//ステータス・コンフィグレジスタへの書込み
SST26VF_Write_StatusAndConfig(0,0);
//チップの消去
SST26VF_Erase_Chip();
//ページライト
SST26VF_Write_Page(FlashBuff,0,16);
//バッファクリア
for (int i = 0 ;i<16;i++){FlashBuff[i] = 0;}
//データリード
SST26VF_Read_Data(FlashBuff,0,16);
/*-----------------------------------------------------------------------*/
/*メインルーチン*/
/*-----------------------------------------------------------------------*/
while(1)
{
}
return EXIT_SUCCESS;
}
結果

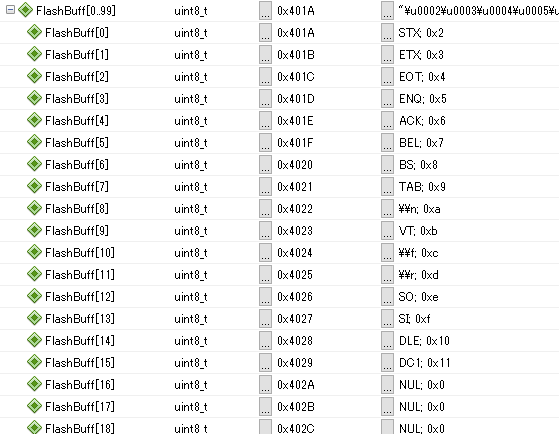

データリード後のFlashBuffメモリの値を示します。
