概要
今回は、dsPIC33AKシリーズの高速コンパレータモジュールの使い方を解説します。
このコンパレータは、主にスイッチング電源やモータ制御に使用されることを想定して設計されています。従来のdsPIC33Cシリーズに比べ、応答速度が15nsecから5nsecへと高速化されており、より迅速な動作が可能です。
dsPIC33Cシリーズからの強化ポイント
・応答速度が15nsecから5nsecへ高速化
・リップルリダクション機能の追加 (DACCTRL1bits.RREN)
・INL/DNLの補正機能追加(DACCTRL1bits.POSINLADJ,DACCTRL1bits.NEGINLADJ,DACCTRL1bits.DNLADJ)
・外部トリガデータ更新機能の追加(DACxCONbits.EXTUPD)
・DAC値遷移モードの追加(DACxCONbits.UPDTMDIS)
関連記事
| 関連記事 | リンク |
| DACモジュールの使い方(三角波出力編) | DACモジュールの使い方(三角波出力編) – ぴくおの電子工作的な何かWP (electricpico.com) |
開発環境
開発環境を以下に示します。

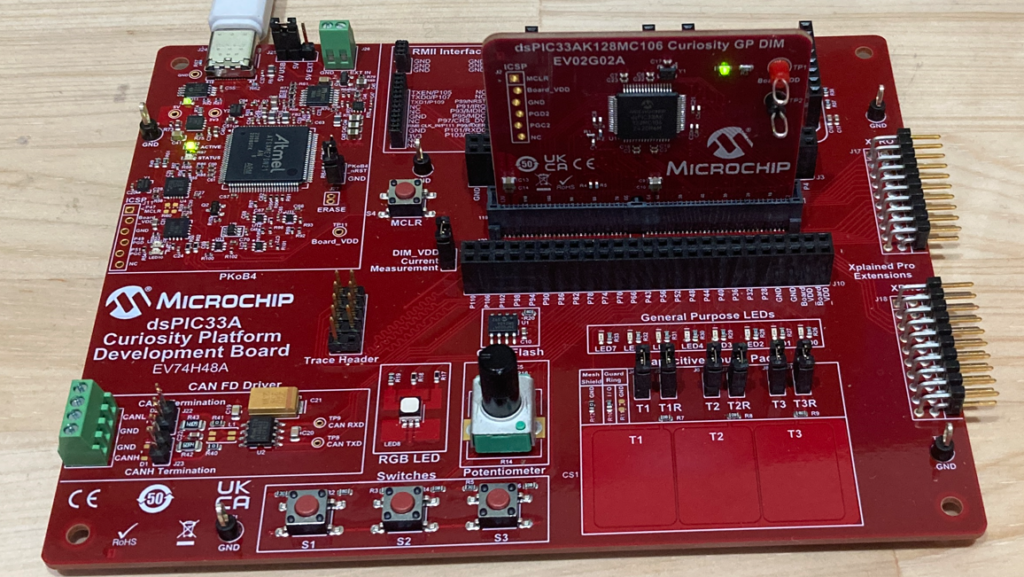

今回はCPUボード(EV02G02A)で動作確認を行います。
| 項目 | 値 | リンク |
| ベースボード | dsPIC33A CURIOSITY PLATFORM DEVELOPMENT BOARD | dsPIC33A Curiosity Platform Development Board User’s Guide (microchip.com) |
| CPUボード(EV68M17A) | EV68M17A – dsPIC33AK128MC106 Motor Control DIM | dsPIC33AK128MC106 Motor Control Dual In-Line Module (DIM) Information Sheet (microchip.com) |
| CPUボード(EV02G02A) | dsPIC33AK128MC106 General Purpose Dual In-Line Module (DIM) | dsPIC33AK128MC106 General Purpose Dual In-Line Module (DIM) | Microchip Technology |
| 統合開発環境 | MPLAB X IDE v6.20 | MPLAB® X IDE | Microchip Technology |
| コンパイラ | MPLAB XC DSC v3.10 | MPLAB® XC DSC Compiler | Microchip Technology |
高速アナログコンパレータモジュールについて
ブロック図

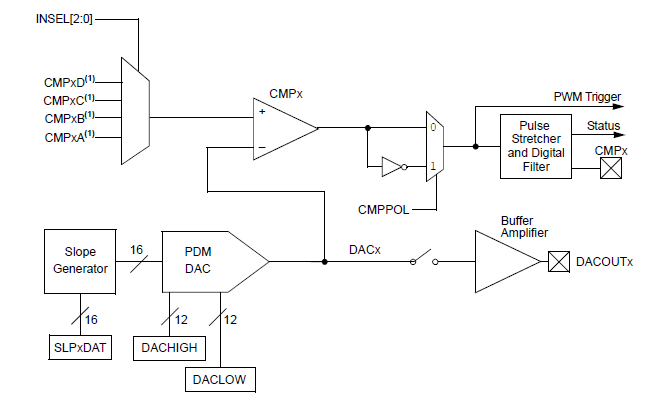

高速アナログコンパレータモジュールのブロック図を以下に示します。
レジスタ
高速アナログコンパレータモジュールのレジスタとその説明を以下に示します。
| レジスタ名(xは1～3) | 機能 | 説明 |
| DACCTRL1 | DAC制御レジスタ1 | DAC全体の補正や設定を行う |
| DACCTRL2 | DAC制御レジスタ2 | 遷移状態の設定を行う |
| DACxCON | DACx制御レジスタ | DACxモジュールの設定レジスタ |
| DACxDAT | DACデータレジスタ | DACHIGHとDACLOWの設定を行う |
| SLPxCON | スロープ制御レジスタ | スロープの制御設定を行う |
| SLPxDAT | スロープデータレジスタ | スロープデータの設定する |
動作説明
ブロック図
今回は、ポテンショメータの値が閾値を上回るか下回るかをコンパレータで比較し、LED0をハードウェアのみで点灯・消灯させます。
ソースコード
コンフィグレーションファイル
コンフィグレーションファイル、クロック設定ファイルは以下のファイルをインクルードしてください。
■コンフィグレーションファイル
■クロック設定ソースファイル
■クロックヘッダーファイル
ソースコード全体
#include <stdio.h>
#include <stdlib.h>
#include <xc.h>
#include "config.h"
#include "clock_driver.h"
/*----------------------------------------------------------------------------*/
/* 定数定義*/
/*----------------------------------------------------------------------------*/
/*----------------------------------------------------------------------------*/
/*変数定義*/
/*----------------------------------------------------------------------------*/
/*----------------------------------------------------------------------------*/
/**
* @fn main(int argc, char** argv)
* @brief PROJECT_2_5_1_CMPDAC_POTANTION
* @param[in] argc argument count
* @param[in] argv argument vector
* @retval EXIT_SUCCESS 成功
* @retval EXIT_FAILURE 失敗
* @detail コンパレータの使い方
* @note
*/
/*----------------------------------------------------------------------------*/
int main(int argc, char** argv)
{
/*-----------------------------------------------------------------------*/
/*初期化*/
/*-----------------------------------------------------------------------*/
vdg_Clock_Set_Register();
/*-----------------------------------------------------------------------*/
/*ピン設定*/
/*-----------------------------------------------------------------------*/
ANSELAbits.ANSELA4 = 1u; //PortA4をアナログ入力に設定
RPOR8bits.RP36R = 32; //CMP1 Out
/*-----------------------------------------------------------------------*/
/* DACCTRL1レジスタ */
/*-----------------------------------------------------------------------*/
DACCTRL1 = 0x00000000u;
DACCTRL1bits.ON = 0u;
DACCTRL1bits.FCLKDIV = 0u;
DACCTRL1bits.DNLADJ = 0u;
DACCTRL1bits.SIDL = 0u;
DACCTRL1bits.NEGINLADJ = 0x7Fu;
DACCTRL1bits.POSINLADJ = 0x3Fu;
DACCTRL1bits.RREN = 0u;
/*-----------------------------------------------------------------------*/
/* DACCTRL2レジスタ */
/*-----------------------------------------------------------------------*/
DACCTRL2 = 0x00000000u;
DACCTRL2bits.TMODTIME = 0x01u;
DACCTRL2bits.SSTIME = 0x8Au;
/*-----------------------------------------------------------------------*/
/* DAC1CONレジスタ */
/*-----------------------------------------------------------------------*/
DAC1CON = 0x00000000u;
DAC1CONbits.HYSSEL = 0u;
DAC1CONbits.HYSPOL = 0u;
DAC1CONbits.INSEL = 1u; //CMP1B
DAC1CONbits.CMPPOL = 0u;
DAC1CONbits.CMPSTAT = 0u;
DAC1CONbits.FLTREN = 0u;
DAC1CONbits.DACOEN = 0u;
DAC1CONbits.CBE = 0u;
DAC1CONbits.UPDTMDIS = 0u;
DAC1CONbits.EXTUPD = 0u;
DAC1CONbits.IRQM = 0u;
DAC1CONbits.DACEN = 0u;
DAC1CONbits.TMCB = 0u;
/*-----------------------------------------------------------------------*/
/* DAC1DATレジスタ */
/*-----------------------------------------------------------------------*/
DAC1DAT = 0x00000000u;
DAC1DATbits.DACLOW = 0u;
DAC1DATbits.DACDAT = 0x7FFu;
/*-----------------------------------------------------------------------*/
/* DAC1SLPCONレジスタ */
/*-----------------------------------------------------------------------*/
DAC1SLPCON = 0x00000000u;
SLP1CON = 0x00000000u;
DAC1SLPDAT = 0x00000000u;
SLP1DAT = 0x00000000u;
DAC1CONbits.DACEN = 1u;
DACCTRL1bits.ON = 1u;
/*-----------------------------------------------------------------------*/
/*メインルーチン*/
/*-----------------------------------------------------------------------*/
while(1)
{
}
return EXIT_SUCCESS;
}
結果
ポテンションの回転によりLED0が点灯・消灯することが確認できたかと思います。
